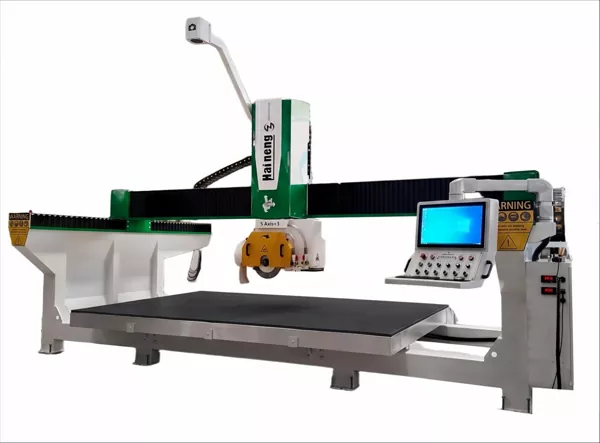

HTQ700GL5-осевая мостовая пила с ЧПУпредназначен для обработчиков камня, которым требуется большая гибкость, чем обычная установка для прямой резки. Благодаря системе ЧПУ, программированию импорта САПР, регулируемому перемещению режущей головки и прочной сварной конструкции станок поддерживает широкий спектр операций по резке камня и формованию.
Что может 5-осевая мостовая пила с ЧПУ HTQ700GL?
Не каждый каменный проект имеет прямоугольные очертания. Кухонные столешницы, столешницы для ванных комнат, архитектурные компоненты и детали из декоративного камня могут потребовать угловых кромок, изогнутых профилей или деталей нестандартной формы.
HTQ700GL поддерживает различные операции резки и профилирования, в том числе:
- Прямая и угловая резка:Обрабатываем каменные плиты и вырезаем детали под подходящим углом.
- Резка индивидуальной формы:Изготавливаем изделия круглой, овальной, веерообразной, многоугольной, ромбовидной и других нестандартных форм.

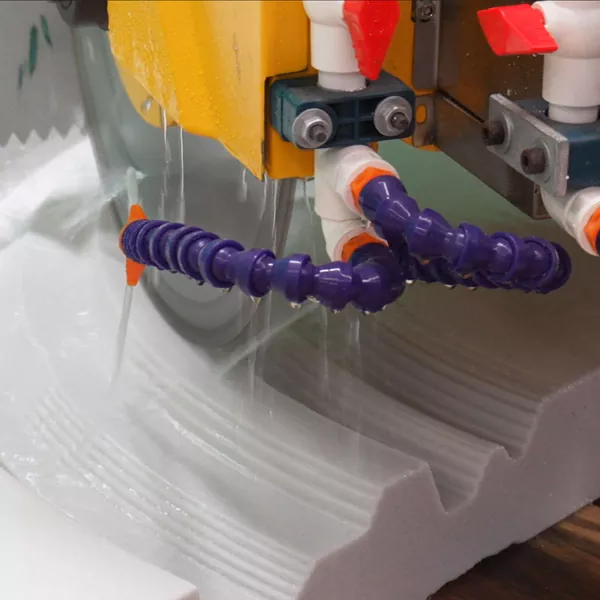

- Изогнутое профилирование:Следуйте прямым и изогнутым контурам, чтобы подобрать подходящие детали из декоративного камня.
- Резка канавок:Создавайте прямые, угловые и сетчатые канавки для соответствующих применений.
- Снятие фасок и обработка кромок:Используйте регулируемое движение режущей головки для удовлетворения различных требований к дизайну.
В спецификации машины указано вращение оси C от 0 до 360 градусов и перемещение оси A от 0 до 90 градусов. Рабочий стол имеет указанный максимальный диапазон наклона от 0 до 85 градусов.
Эти диапазоны перемещения дают производителям больше возможностей при планировании индивидуальной работы. Фактическая производительность обработки зависит от материала, размеров заготовки, конфигурации лезвия, инструмента и выбранного метода резки. Для сложных или необычных работ попросите поставщика подтвердить настройку и организовать пробную резку.
Применение в производстве столешниц и камня
Столешницы для кухни и ванной комнаты
Производство столешниц часто включает в себя нечто большее, чем просто определение размера плиты. В зависимости от конструкции для работы могут потребоваться скошенные края, отверстия под раковину, отверстия под кран или дренажные канавки.
HTQ700GL поддерживает операции резки и профилирования. Благодаря дополнительной насадке-фрезе и соответствующему инструменту станок также можно настроить для дополнительных задач обработки, включая фрезерование отверстий под раковину и смеситель, дренажных канавок и кромок столешницы. Для полировки требуются подходящие шлифовальные круги и инструменты.
Для мастерских, которые обрабатывают как стандартные столешницы, так и нестандартные конструкции, такая конфигурация может помочь выполнить несколько подходящих операций на одном станке. Перед заказом подтвердите наличие дополнительного оборудования и необходимых инструментов.
Обработка гранита и мрамора
Мастерские по граниту и мрамору часто работают с изделиями разной толщины, очертаний и требований к отделке. HTQ700GL подходит для оценки таких применений, как фасонные каменные детали, угловая резка и декоративные профили.
Указанный диапазон диаметров лопаток составляет от 350 до 700 мм. Максимальный диаметр лезвия не следует рассматривать как максимальную глубину резания. Достижимая глубина резания и рекомендуемые условия работы зависят от конфигурации станка, выбранного полотна и материала.
Плитка и искусственный камень
Плитка большого формата и изделия из искусственного камня могут потребовать запланированных траекторий резки и специальной обработки кромок. HTQ700GL использует управление ЧПУ и программирование импорта САПР для поддержки запрограммированных операций для подходящих материалов и конструкций деталей.
Прежде чем обрабатывать незнакомые материалы, уточните у поставщика совместимость лезвий, поддержку заготовки, настройки подачи и необходимое качество обработанной кромки.
Программирование импорта САПР и работа с ЧПУ
Программирование является важным фактором, когда каменная мастерская работает с деталями различной формы и чертежами клиентов. Машина с широкими возможностями перемещения наиболее полезна, когда операторы могут воспроизводить необходимые траектории резки.

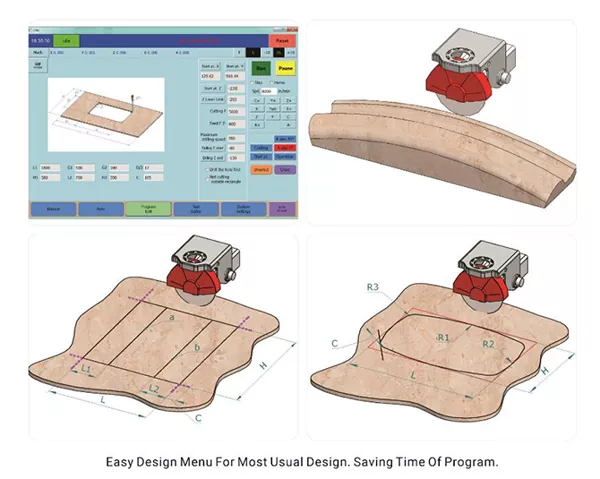

HTQ700GL использует управление ЧПУ и программирование импорта CAD. В документации к продукту описывается интерфейс сенсорного экрана, предназначенный для упрощения работы, и система, которая может генерировать графику на основе введенных данных.
Типичный рабочий процесс включает в себя подготовку чертежа, импорт совместимых данных САПР, проверку требований к обработке, настройку материала и инструментов, а также проверку задания перед началом автоматической обработки.
Такой подход актуален для мастерских, которые регулярно получают индивидуальные чертежи или повторяют производство аналогичных деталей. Перед покупкой HTQ700GL5-осевая мостовая пила с ЧПУ, подтвердите поддерживаемые форматы файлов САПР, требования к программному обеспечению и условия обучения операторов.
Прочная конструкция и компоненты движения
Конструкция машины – еще один фактор, который следует учитывать при выборе оборудования для регулярного производства. В HTQ700GL используется цельная жесткая сварная конструкция. Задокументированные компоненты движения включают в себя линейные рельсы, шарико-винтовые пары, винтовую передачу, высокоточные планетарные редукторы и сервосистему.
Машина оснащена основным двигателем мощностью 22 кВт и диапазоном скоростей от 0 до 6000 об/мин. Общая установленная мощность машины составляет 33 кВт.
Эти характеристики служат полезной отправной точкой для сравнения оборудования. Однако скорость резания, качество обработанной кромки и производительность зависят от таких факторов, как выбранное полотно, характеристики материала, глубина резания, настройки подачи и настройки оператора.
Технические характеристики HTQ700GL
Следующие цифры основаны на документации производителя. Имперские преобразования являются приблизительными.
| Спецификация | HTQ700GL |
|---|---|
| Тип машины | 5-осевая моноблочная мостовая пила с ЧПУ для тяжелых условий эксплуатации |
| Система управления | ЧПУ |
| Метод программирования | Импорт САПР |
| Диаметр лезвия | 350–700 мм (13,8–27,6 дюйма) |
| Мощность главного двигателя | 22 кВт (около 29,5 л.с.) |
| Диапазон скоростей | 0–6000 об/мин |
| перемещение по оси X | 3800 мм (149,6 дюйма) |
| перемещение по оси Y | 2400 мм (94,5 дюйма) |
| перемещение по оси Z | 500 мм (19,7 дюйма) |
| Вращение по оси C | 0–360° |
| Движение по оси А | 0–90° |
| Максимальный наклон рабочего стола | 0–85° |
| Размеры рабочего стола | 3600 × 2200 мм (141,7 × 86,6 дюйма) |
| Общая мощность | 33 кВт (около 44,3 л.с.) |
| Вес брутто | 5000 кг (приблизительно 11023 фунта) |
| Габаритные размеры | 5800 × 3400 × 3600 мм (приблизительно 19,0 × 11,2 × 11,8 футов) |
Примечание по установке:Габаритные размеры не отражают полный рабочий зазор, необходимый вокруг машины. Перед подготовкой мастерской проверьте электроснабжение, доступ на площадку, состояние пола, грузовое пространство, разрешение на техническое обслуживание и требования к установке.
Подходит ли HTQ700GL для вашей мастерской?
Выбор подходящей машины зависит от работ, которые фактически заказывают ваши клиенты. Требования к мастерской, ориентированной на определение размеров прямоугольных плит, могут отличаться от тех, которые регулярно изготавливают детали столешниц по индивидуальному заказу или нестандартные каменные профили.
HTQ700GL стоит рассмотреть, если ваш магазин:
- Обрабатывает угловые пропилы, изогнутые контуры или каменные детали нестандартной формы.
- Требуется управление ЧПУ и программирование импорта САПР для работы с чертежами.
- Работает с гранитом, мрамором, искусственным камнем, плиткой или другими совместимыми строительными материалами.
- Хочет оценить дополнительные операции фрезерования для подходящего применения на столешнице.
- Имеет площадь и электрическую мощность, необходимые для машины.
Прежде чем принять решение о покупке, подготовьте несколько репрезентативных чертежей. Включите стандартную резку, резку под углом и нестандартный профиль. Попросите поставщика подтвердить соответствующую конфигурацию, инструментарий и метод обработки для каждой работы.
Что проверить перед запросом ценового предложения
Материал и толщина
Определите материалы, которые вы обрабатываете чаще всего, и укажите типичную и максимальную толщину заготовки. Для разных материалов могут потребоваться разные лезвия и условия работы.
Размеры детали и требования к резке
Поделитесь обычной длиной, шириной, толщиной, необходимыми углами и деталями профиля. Это помогает поставщику оценить, подходят ли ход машины и предлагаемая конфигурация.
Инструменты и дополнительные функции
Укажите, требуется ли для ваших работ прямая резка, резка под углом, нестандартные профили, канавки, фрезерование или полировка. Подтвердите, какие функции требуют дополнительного оборудования, а не предполагайте, что каждая операция включена в стандартную конфигурацию.
Программное обеспечение и заводские условия
Предоставьте репрезентативные чертежи САПР и подтвердите совместимость форматов файлов. Также проверьте доступ к машине, доступное место для установки, электрические требования и свободное пространство для технического обслуживания.
Послепродажная поддержка
Спросите о руководстве по установке, обучении операторов, запасных частях, документации по техническому обслуживанию и технической поддержке. Эти детали следует рассматривать вместе с техническими характеристиками машины и покупной ценой.
Часто задаваемые вопросы
Какие материалы может обрабатывать HTQ700GL?
В документации на продукцию перечислены плиты, плитка, мрамор, искусственный камень, гранит, цементные изделия и другие строительные материалы, подходящие для резки и формовки. Перед заказом убедитесь в совместимости вашего конкретного материала и толщины.
Поддерживает ли HTQ700GL резку под углом?
Да. Указанное перемещение оси A составляет 0–90°, а вращение оси C — 0–360°. Рабочий стол имеет указанный максимальный диапазон наклона 0–85°. Попросите поставщика проверить необходимую конфигурацию для вашей предполагаемой работы.
Может ли машина обрабатывать раковинные отверстия и дренажные канавки?
Эти дополнительные задачи обработки могут быть выполнены с помощью дополнительной фрезерной насадки и подходящего инструмента. Подтвердите навесное оборудование, инструменты и необходимую конфигурацию при запросе предложения.
Как запрограммирована машина?
Указанный метод программирования — импорт САПР. Поддерживаемые форматы файлов и требования к программному обеспечению следует уточнить у поставщика.
Какой максимальный диаметр лезвия?
Указанный диапазон диаметров лопаток составляет 350–700 мм, примерно 13,8–27,6 дюйма. Эта цифра сама по себе не определяет максимальную глубину резания.
Сколько места занимает машина?
Перечисленные габаритные размеры составляют 5800×3400×3600 мм. Для погрузочно-разгрузочных работ, эксплуатации, технического обслуживания и безопасного доступа может потребоваться дополнительное пространство. Перед подготовкой места запросите план установки.
Обсудите свои требования к огранке камня с Haineng
HTQ700GL5-осевая мостовая пила с ЧПУсочетает в себе управление ЧПУ, импортное программирование CAD, диапазон лезвий 350–700 мм, регулируемое движение режущей головки и цельную жесткую сварную конструкцию. Дополнительная конфигурация фрезерного станка может расширить его использование для выполнения дополнительных подходящих задач по обработке столешниц.
Чтобы определить, соответствует ли машина вашим производственным потребностям, сообщите Haineng тип материала, размеры заготовки, необходимые операции и репрезентативные чертежи. Затем поставщик может помочь подтвердить подходящую конфигурацию машины и дополнительное оборудование.
